高速回転メディアレス分散・乳化機

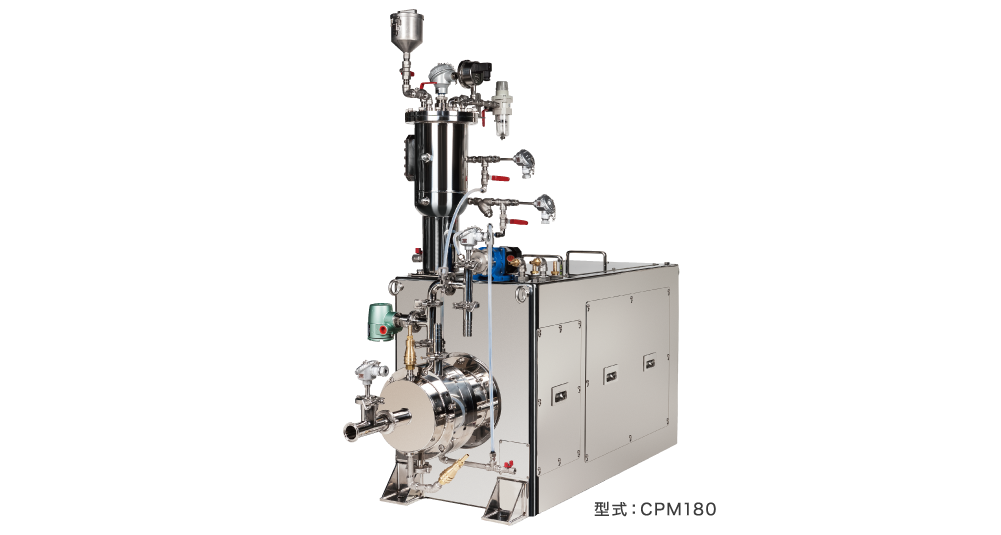

チータ®CPM

チータCPM

固液混合から分散・乳化・脱泡・送液を1台で実現する
「All in one ミキサー」

新技術“層流せん断”によりキャビテーションを抑えて高速回転できるため、安定的で効率的な分散・乳化を実現します。
さらに脱泡機能・ポンプ機能により、固液混合から分散、乳化、脱泡、送液工程を1台で可能にしました。

特長

  • “層流せん断”によりキャビテーションを抑制
  • ミクロンレベルの分散・乳化
  • 大量循環可能
  • コンタミレス

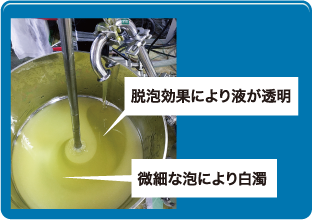

  • 脱泡・ポンプ機能搭載
層流せん断とは

※層流せん断とは

回転で発生するせん断に対し、干渉しない方向で液が流れるため、層流を維持した分散場を提供します。
これによりキャビテーションを抑えた効率的な分散・乳化を実現します。

構造図

構造図

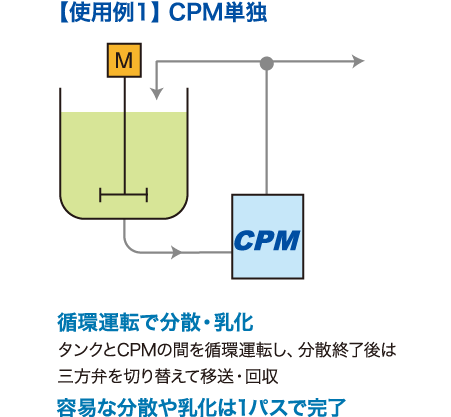

【使用例1】 CPM単独

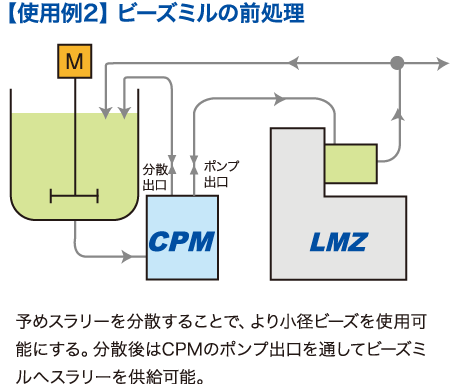

【使用例2】 ビーズミルの前処理

処理事例

使用機種:CPM180

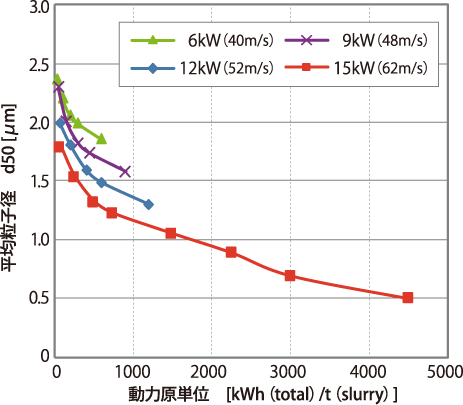

ナノ酸化チタンの分散ナノ酸化チタンの分散

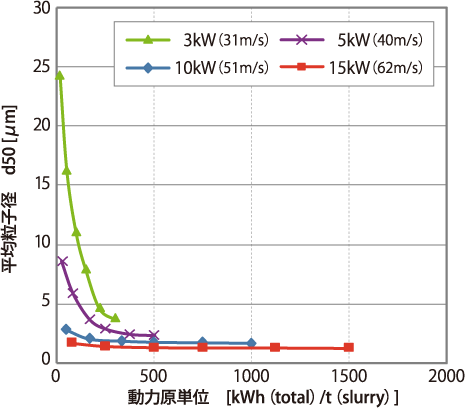

流動パラフィンの乳化流動パラフィンの乳化

用途・材料名

電 池
電極スラリーの活物質や導電助剤の分散、
バインダーの溶解・混合・脱泡
食品・飲料
化粧品、食品
電子部品
導電ペースト、セパレータ

塗 料
グラインドゲージで30μm以下に分散

主な仕様

  CPM180 CPM360
動力(kW) 22~30 45~75
最大回転数(rpm) 6,500 3,200
循環流量(L/min) 400 1,600
寸法(W×D×H) 1,700×500×1,450 2,000×750×1,500
重量(kg) 500 750

動画による機能・構造

● 高速回転メディアレス分散・乳化機 チータ CPM
